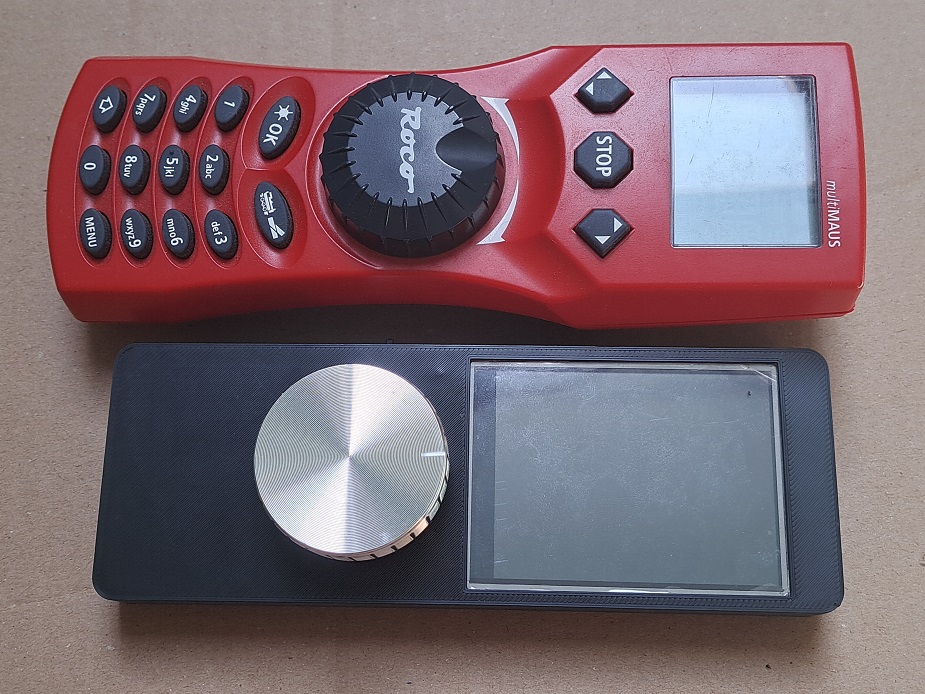

Univerzální bezdrátový ovladač PacoMouseCYD je velmi zajímavá konstrukce. Jedná se o univerzální bezdrátový ovladač založený na levných elektronických modulech určených pro Arduino projekty. Je tedy možné jej postavit s minimálními nároky na elektronické konstrukce. Já jsem se rozhodl použít mírně profesionálnější přístup a doplnil jsem dva volitelné prvky. Zároveň jsem se rozhodl popsat metodu stavby tak, aby ovladač pěkně pasoval do krabičky a navzdory použití hotových modulů působil jako řemeslně zpracovaná konstrukce.
Jedná se pouze o stavební návod a předpokládá se, že se uživatel seznámil s uživatelským a konstrukčním návodem (například na githubu).
V seznamu se pokusím dát i odkazy na konkrétní komponenty, ale vzhledem k tomu, že se jedná o čínská tržiště, nedá se očekávat dlouhá platnost odkazů. Navíc cena ani kvalita nemusí odpovídat tomu, co jsem zakoupil. Stejné komponenty lze zakoupit i u našich prodejců, většinou v garantované kvalitě.
Pokud nemáte v zásobě velmi tenký vodič, nevadí, lze použít ten, který dostanete v balení s displejem. jedná se sice o lanko, se kterým se o něco hůř pracuje, ale lze to zvládnout.
Plochý vícežilový je přesně ten, který se používá na propojovací kabely, třeba ve sterých počítačích pro připojení disketové mechaniky, nebo paralelního pevného disku. Já použil barevnou verzi, to je pohodlnější při sledování který vodič kam vede.
Nejprve je dobré si upravit jednotlivé moduly, až následně je propojovat. Jak již zaznělo, zvolil jsem úpravy modulů displeje pro možnost sledování stavu baterie a enkodéru pro snadnější montáž a správnou funkci.

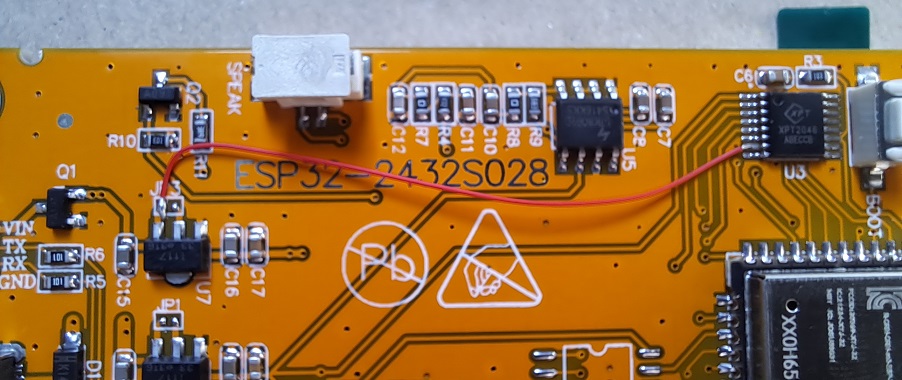

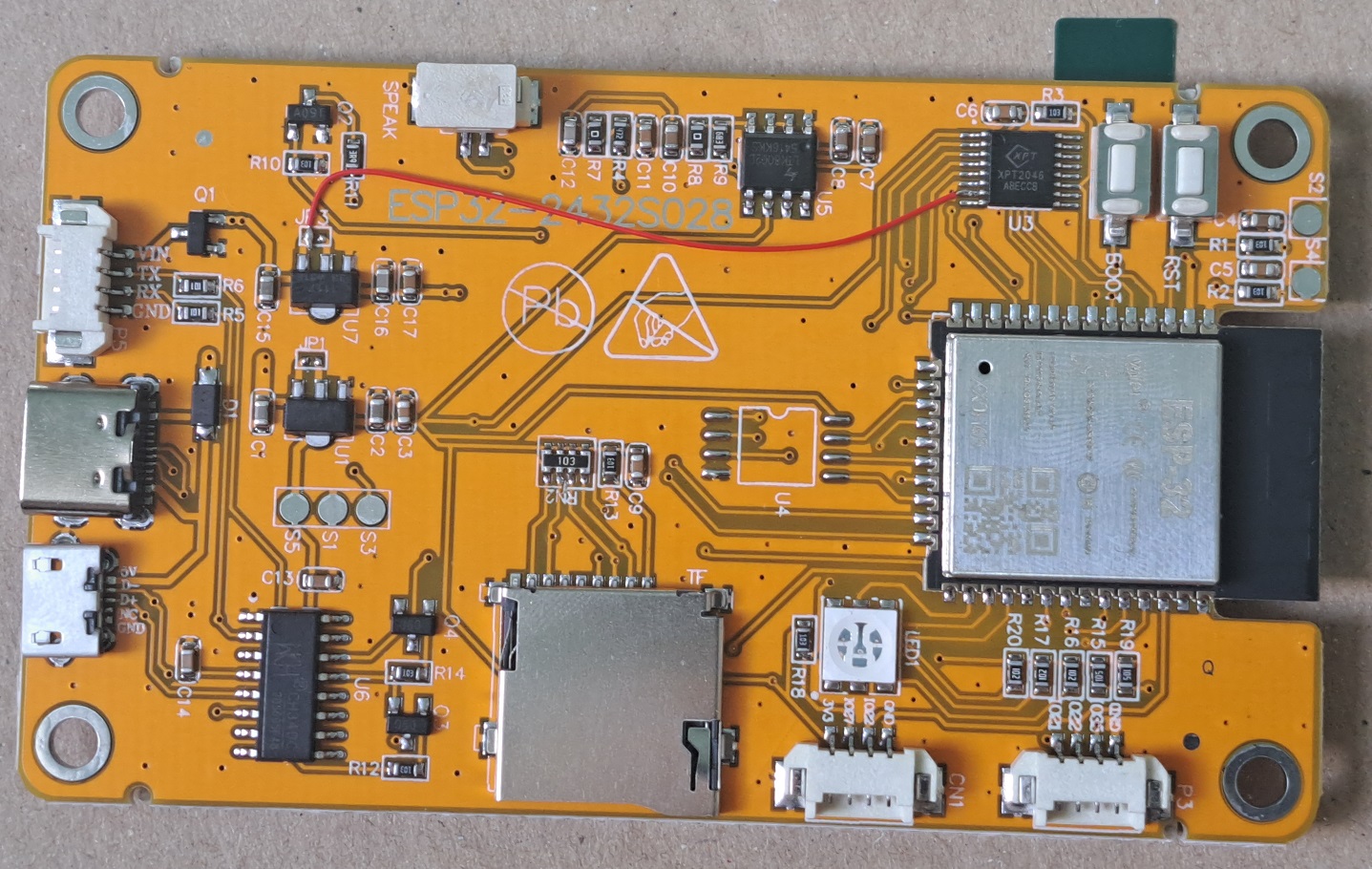

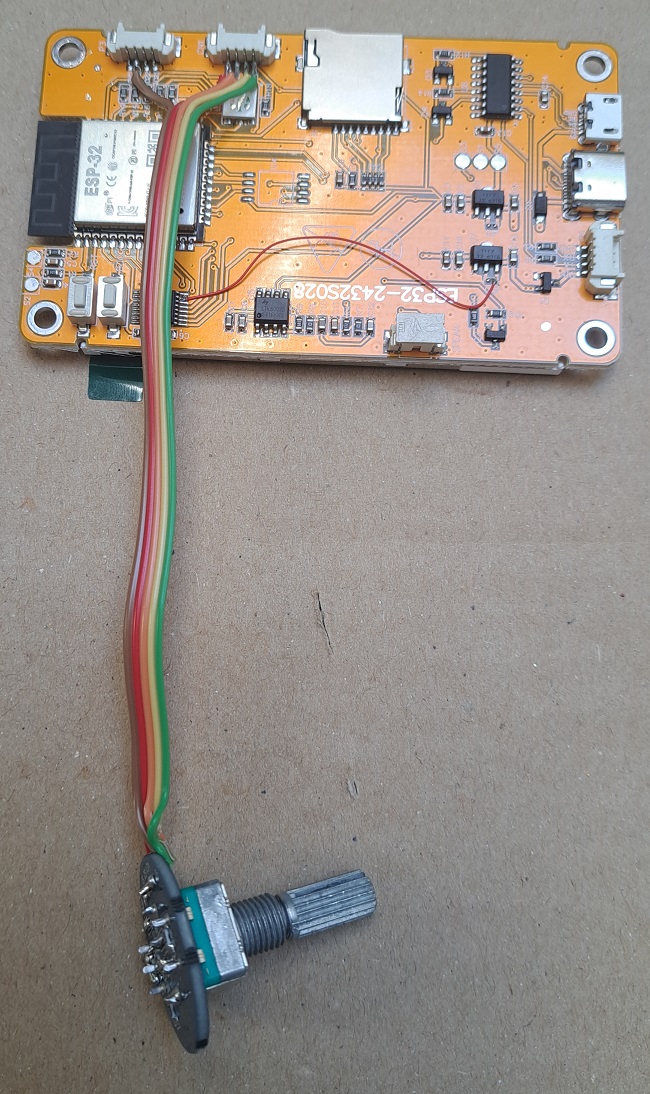

Tanto modul pravděpodobně nebyl původně zamýšlen pro bateriový provoz. Proto nemá připojený vstup Vbat obvodu XPT2046. Na tento vstup tedy prostě připojíme vstup napájecího napětí. Není potřeba dělat nic jiného, než prosté propojení napájení na vstup Vbat obvodu XPT2046 (nožička číslo 7). Obvod XPT2046 je osazen v pouzdře TSSOP16, toto pouzdro má rozteč vývodů 0,65mm. Rozmyslete si tedy, jestli jste schopni takové vývody pájet.
Já jsem použil velmi tenký drát s teflonovou izolací. Ta má tu přednost že při pájení nijak nereaguje. Lze použít i lanko, nebo lakovaný drát z cívky. Maximální průřez nesmí překročit 0,03mm² (32 AWG).
Tohoto vodiče potřebujeme na délku 5cm. Odizolujte a pocínujte si oba konce. Pak připájíme nejprve vývod 7 z obvodu XPT2046 a následně některý z přívodů napájení. Já si zvolil pájecí bod JP3, ten který je blíže ke kraji. Lze použít i měřící bod S3.
Tato akce vyžaduje velkou preciznost.

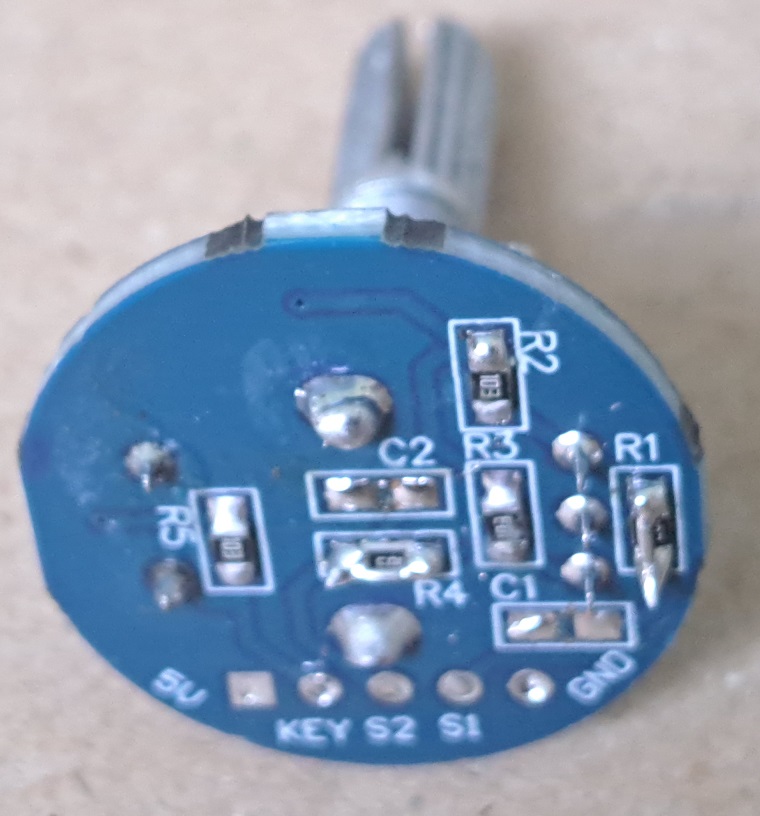

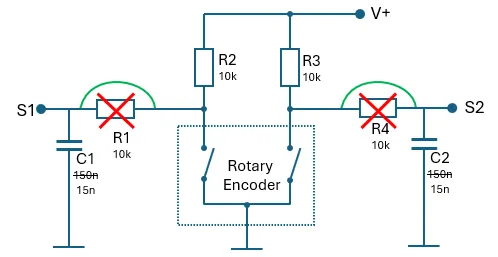

Tady je nutno podotknout, že verze, kterou jsem dostal má osazené kondenzátory C1 a C2 s kapacitou 150nF. To je rozhodně víc, než je potřeba. Mnohem vhodnější je hodnota 10nF až 15nF. Proto jsem tyto kondenzátory odpájel a nahradil (na fotce jsou kondenzátory odpájené). Teoreticky existuje i verze, která je rovnou osazená správnou hodnotou.
Další zajímavostí jsou rezistory R1 a R4. Jsou mezi výstupem enkodéru a vstupem procesoru a mají hodnotu 10kΩ. Takto velká hodnota vede k nesprávné funkci. Vzhledem k tomu, že použijeme napájení procesoru, je možné tyto rezistory rovnou vyzkratovat. Proto jsem je jen přemostil cínem s kouskem vodiče pro udržení tvaru.
Poslední úprava je odstranění pinové lišty. Použití pinů není praktické a značně to zvětšuje montážní výšku. Použil jsem metodu, kdy nejprve stáhnu černý plast a pak odpájím jednotlivé piny jeden za druhým. Je to nejpohodlnější metoda.

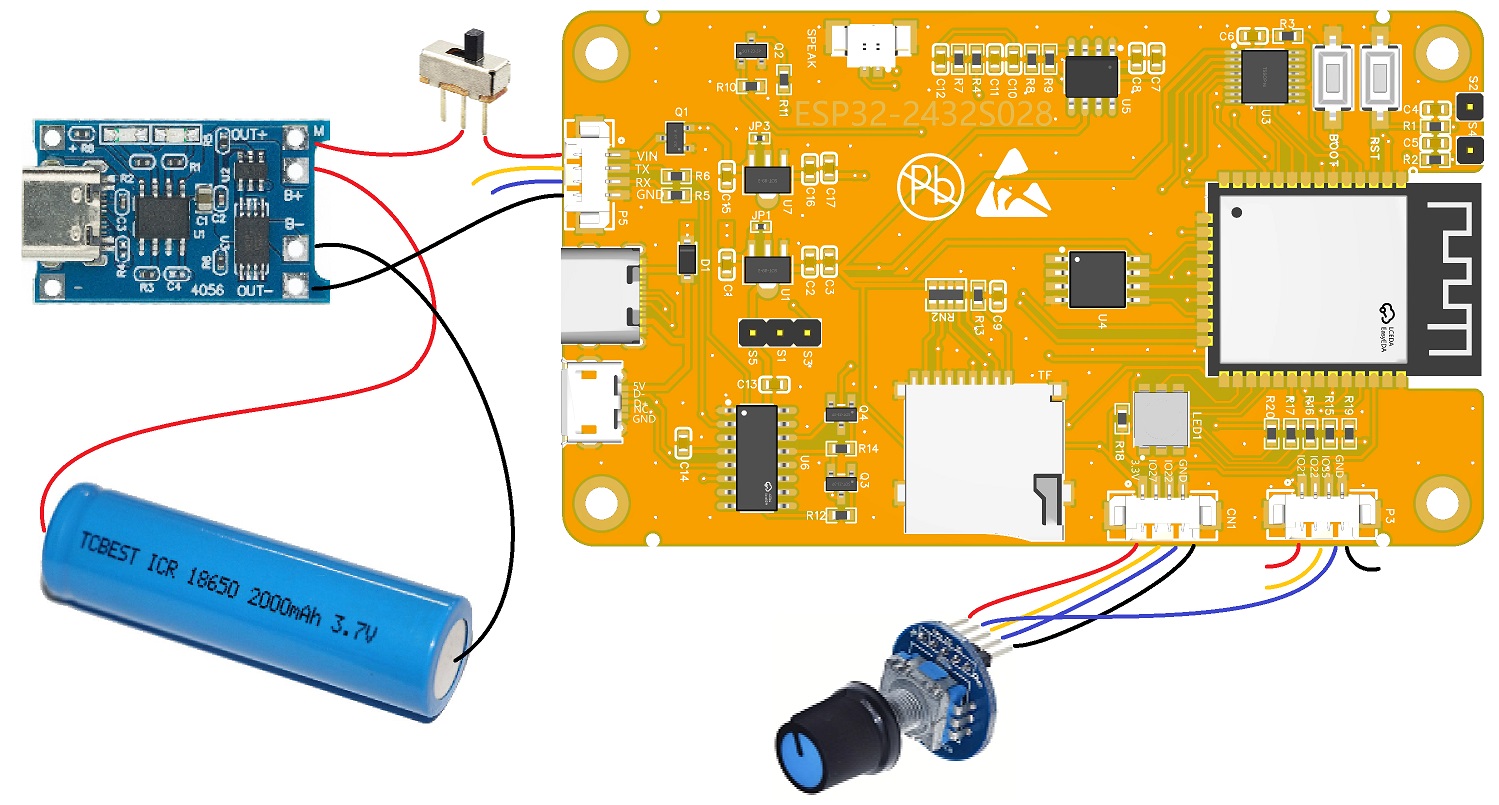

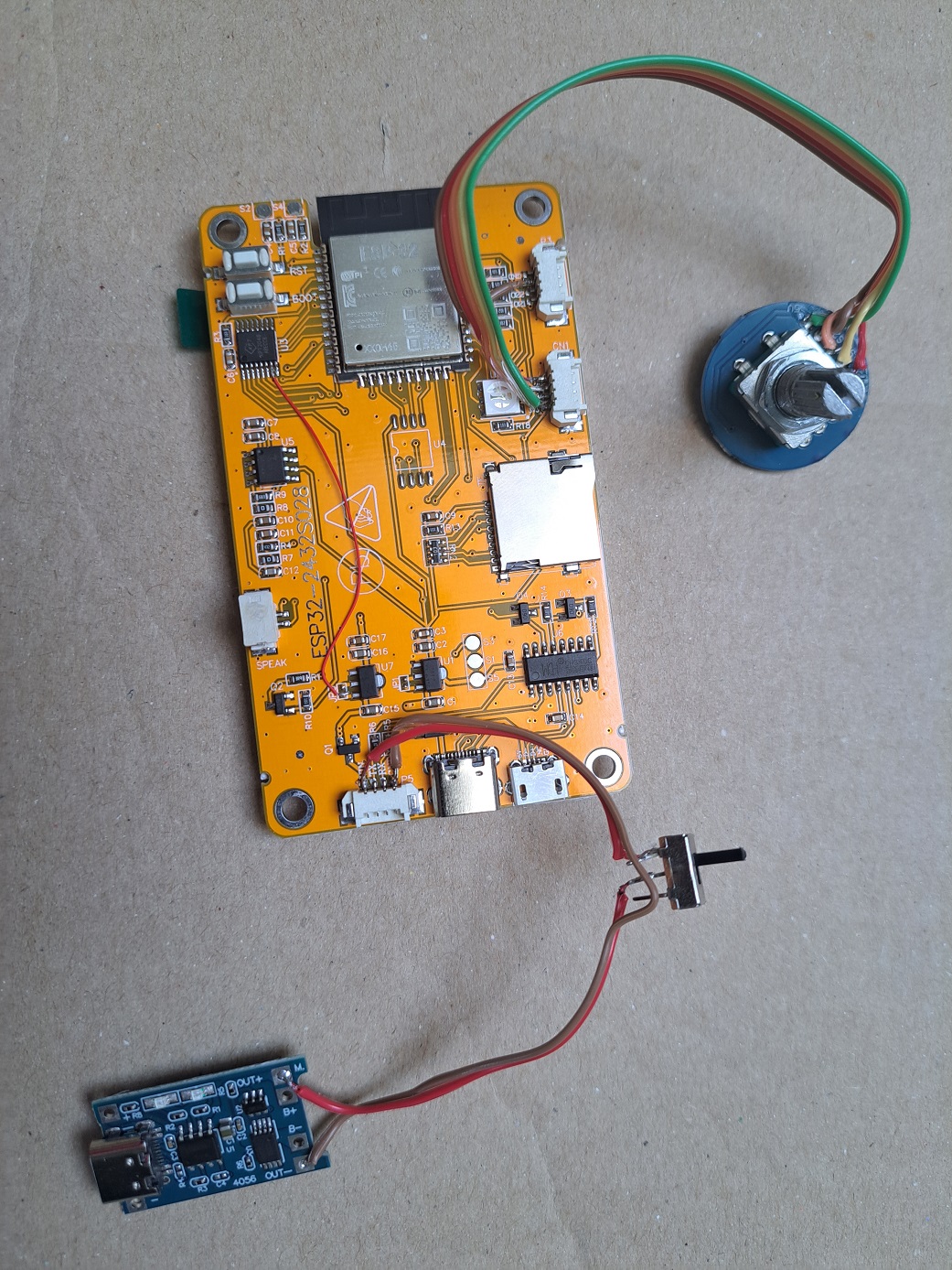

Pro napájení potřebujeme kabel, který má jen dvě žíly. Celková délka je 11cm, ale ve vzdálenosti 5cm musíme kladný vodič přerušit a připájet na něj spínač. Po připájení spínače zase kabel připájíme na zadní stranu konektoru na modulu displeje. Mezi displejem a spínačem je vzdálenost 5cm. Na druhou stranu připájíme modul nabíječky TP4056. To je velmi jednoduché, modul nevyžaduje žádné úpravy, stačí jen správně sledovat kam pájíme vodiče (vývody OUT+ a OUT-).

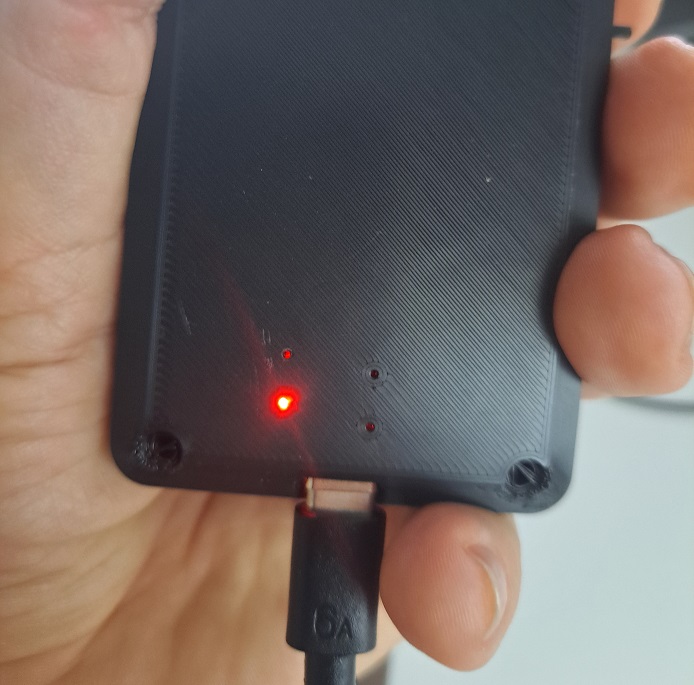

Nakonec prostě připájíme baterii k modulu TP4056. Baterie rovnou přichází s vodiči, takže není potřeba dělat žádné úpravy.
Pokud jsme doposud nenahráli program do ESP32, nyní je poslední šance. Modul displeje je totiž v krabičce vestavěný tak, že konektor USB-C není dostupný vůbec a mikro USB je dostupný jen velmi obtížně. Program od verze 0.11 umožňuje aktualizace pomocí SD karty, takže dostupnost konektorů není nutná a zbytečně mate uživatele.
Pavel vytvořil na základě vzoru Isaaca Guadixe velice precizní krabičku pro celý ovladač. Tato verze má displej osazený tak, že má anténu na horním okraji. To má pozitivní vliv na dosah WiFi, ale zase znemožněný přístup ke konektorům.

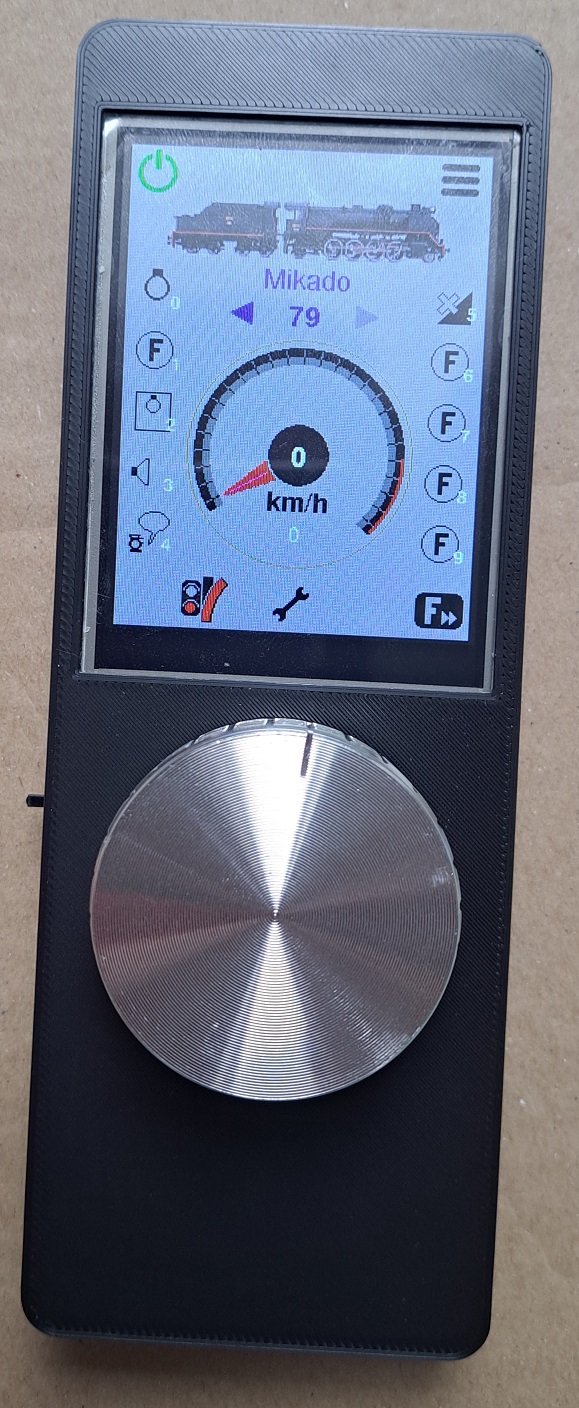

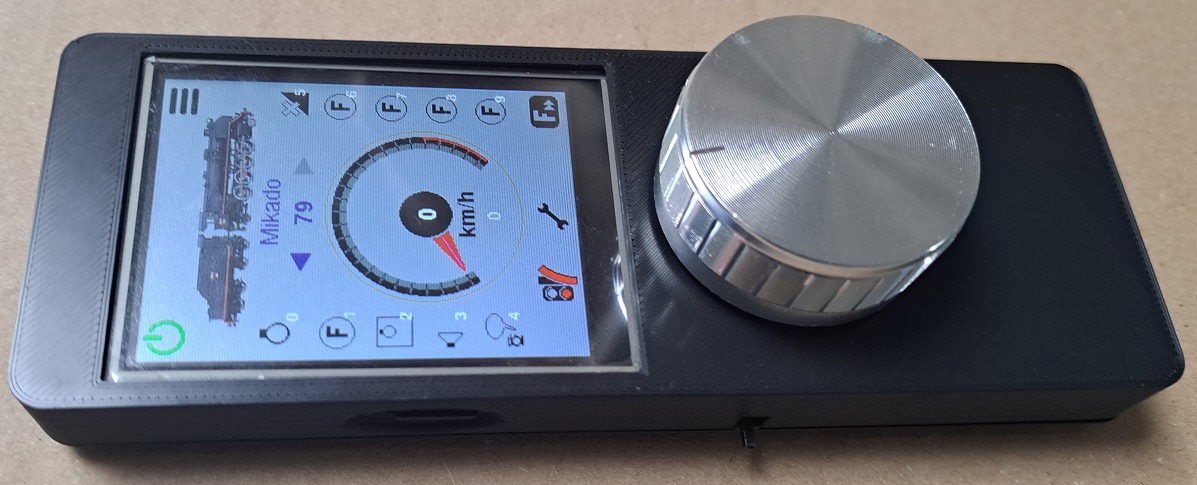

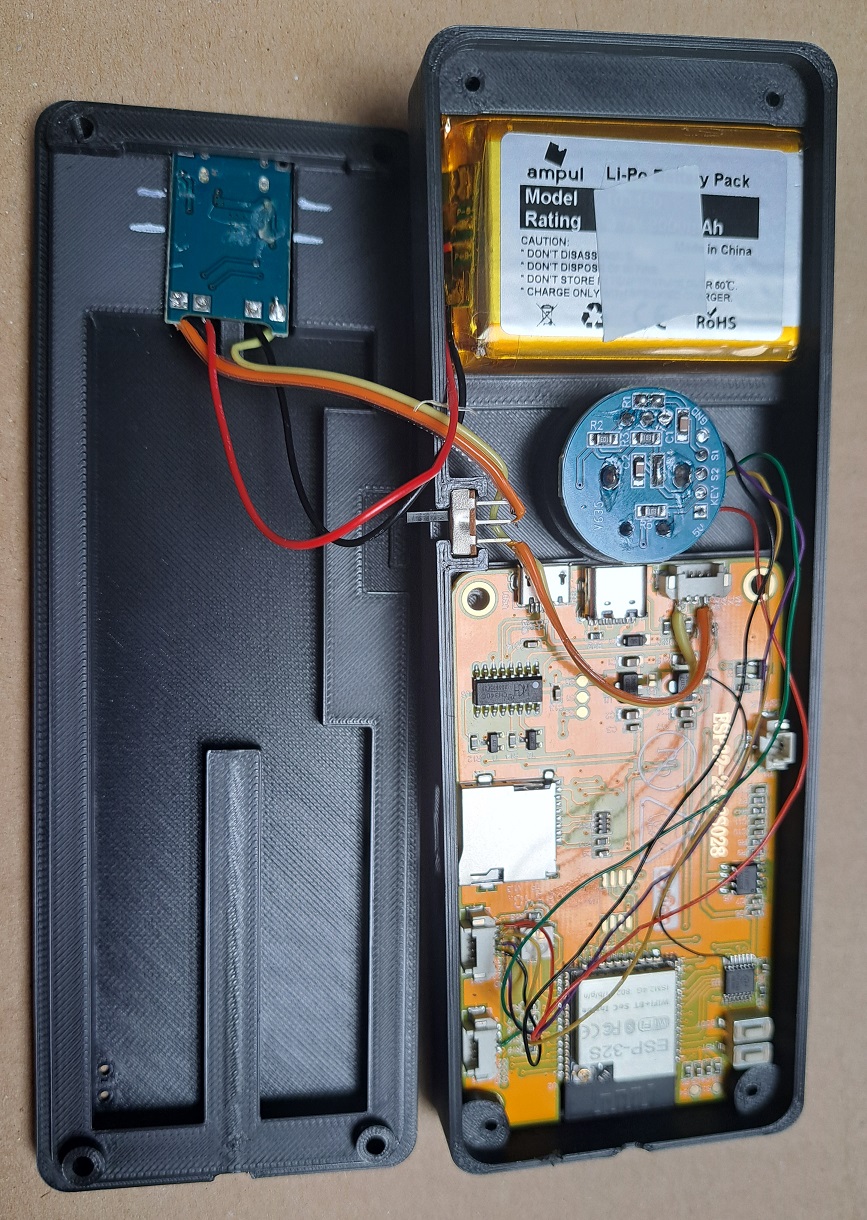

Celou sestavu pak opatrně zaskládáme do vytištěné krabičky a můžeme si začít hrát.
Download: STL horní strany STL spodní strany
